JTZ系列矿用本质安全型金属探测装置是本公司生产的一种用于探测煤矿井下皮带输送机上的金属检测装置系列产品，它是由主机、探测传感器和速度传感器、接头监测传感器及矿用隔爆兼本安型不间断电源箱五部分关联设备构成。适用于在散装物料皮带输送过程中，检测混杂在物料中间对皮带输送（包括钢丝绳芯带）设备有危害的金属铁件，能准确地探测出混在煤层中的铁、钢、锰铁、不锈钢、铜、铝等各种金属杂物，在探测器的灵敏度调整以及克服磁性物料的影响方面有独特的优点。调试人员只需按照说明书步骤，观察指示灯的明灭，便可容易的使探测器调节至最佳状态。除了本机上的报警指示外，还具有外接输出并指示金属杂物位置，可与本公司各类除铁器配套使用，降低能耗，延长除铁器的使用寿命。本系列产品已获《矿用安全标志证书》。

一、主要技术指标

1.1控制器ZTD660/380(煤安证书编号：MAB150948-MAB150951)

·外壳型式：户外壁挂式双层防水、防尘、耐腐蚀不锈钢结构。

·外形尺寸：360×315×130

·重 量：8.5Kg

·电源：隔爆兼本质安全型电源继电器箱

·功 耗：<20W

·环境温度：－20℃～＋50℃

·适用带速：0.5～ 10.0m/s

·探测计数：5位（00000～99999），手动复位

·防护等级：IP54

·控制器与传感器之间电缆长度：≤5m（标准型）

1.2传感器GTD型(煤安证书编号：MFB150281-MFB150287)

·结构形式：单匝式可拆卸铜管

·适用带宽：1200～2000mm

·涂 装 色：铁灰

·探测灵敏度：见表1

JTZ系列型传感器检测灵敏度 表1

二、装置构成及安装尺寸

TZ系列型金属探测器由传感器和控制器两部分构成，构成关系如图1所示。

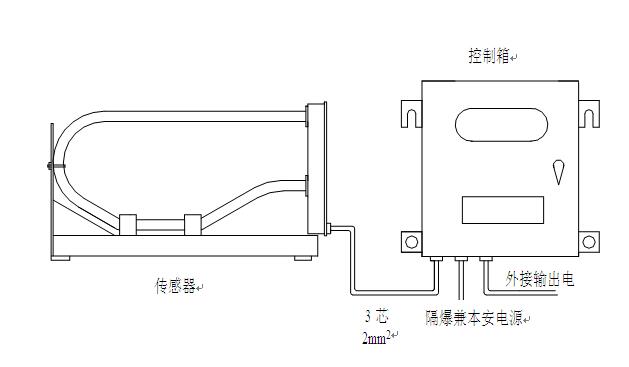

图1 JTZ系列型金属探测器的构成

型号：JTZ系列型-1200mm-2000mm，单匝铜管可拆卸式传感器规格

JTZ系列-1200mm-2000mm型传感器检额定测灵敏度 表2

JTZ系列-1200mm-2000mm型单匝铜管可拆卸式传感器外形及安装尺寸

适用于：1200mm-2000mm带宽度的皮带运输机的传感器外形及安装尺寸

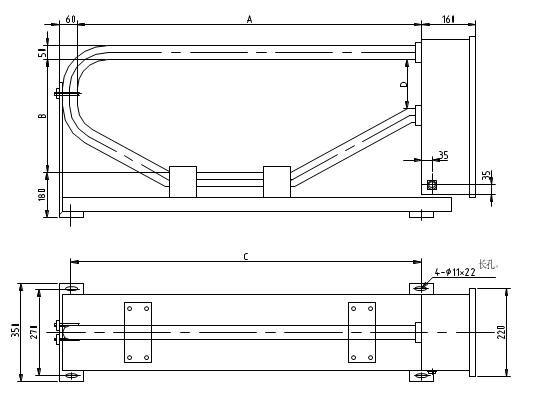

图2 1200mm-2000mm宽度输送带的传感器外形图

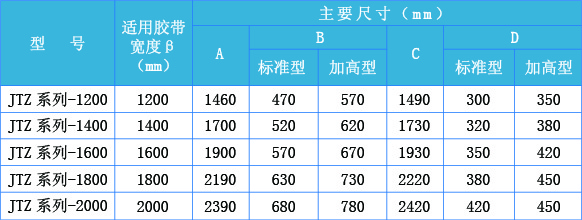

JTZ系列型 1200mm-2000mm宽度输送带的传感器规格尺寸 表 3

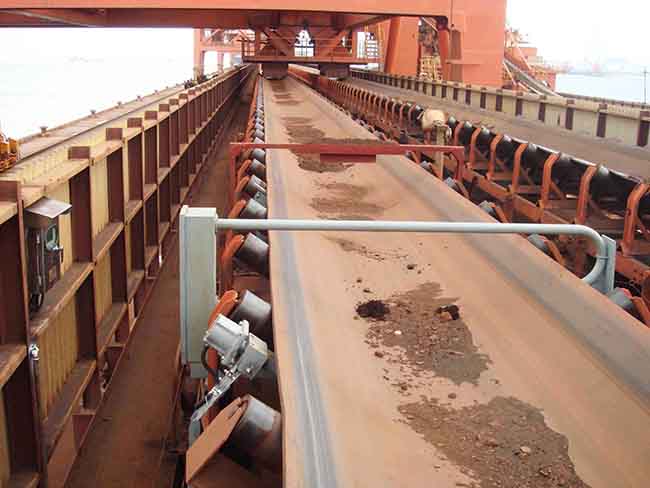

金属探测装置应用现场
